[환경]
공유기 : IPtime A3004NS-M

가상화 방식 : Hosted Hypervisor (Windows OS에서 하이퍼바이저 SW 설치)

하이퍼바이저 : VMware Workstation 15.5 Pro [다운로드 링크]

* 가상화 종류와 방식은 다른 글에서 다루도록 하겠습니다. 이 글에서는 VMware Workstation의 네트워킹에 대하여 정리합니다.

1. 기본 네트워크 구조

먼저 기본적으로 아직 가상머신이 네트워크 연결이 되지 않았다고 했을 때의 구조는 다음과 같습니다.

공유기를 통하여 인터넷이 연결된 PC에 VMware workstation(이하 워크스테이션)이 설치되어 있으며 각 VM(가상머신)은 네트워크 연결하지 않은 상태 입니다.

2. VMware Workstation 가상 네트워크 설정 확인

아래 스크린샷을 참고하여 상단 메뉴 Edit > Virtual Network Editor 실행하면 다음과 같은 창이 팝업됩니다.

VMnet1과 VMnet8이라는 가상 스위치가 초기설정되어 있으며 각각은 Host-only와 NAT 두가지 Type입니다.

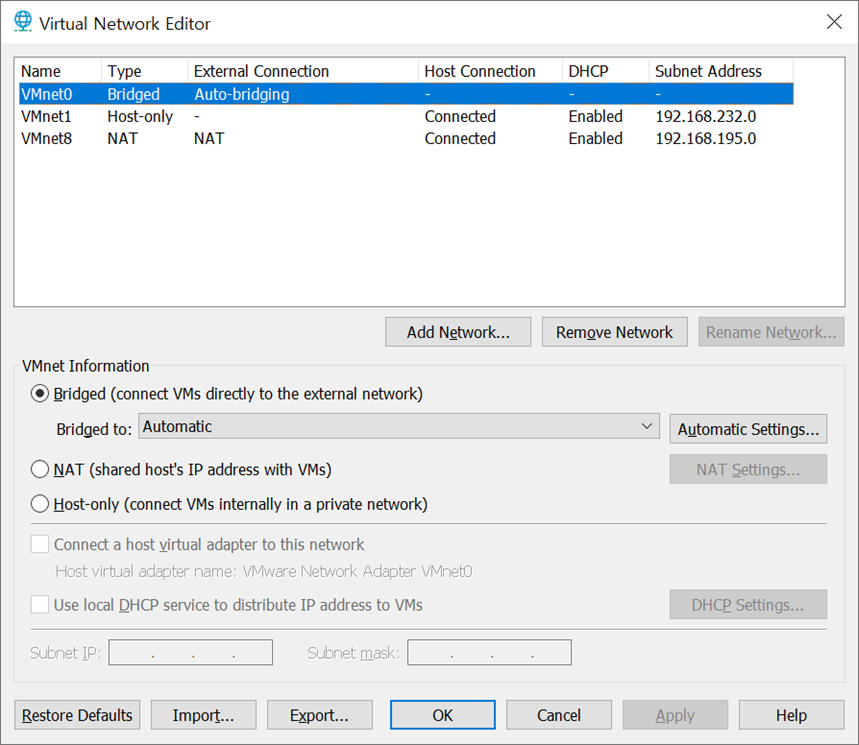

각각의 설정 변경을 원할 경우 우측 하단의 Change Settings를 클릭하여 각 VMnet의 Type, DHCP여부, IP 대역 등을 설정할 수 있는데 여기서 VMnet0라는 Bridged 가상 스위치도 있는 것을 확인 할 수 있습니다.

일단 위의 내용을 바탕으로 PC에서의 이 각각의 가상스위치를 확인하여 네트워크 구조를 가늠할 수 있습니다.

윈도우 실행메뉴(Win키+R) > cmd > ipconfig

여기서 VMnet1과 VMnet8의 네트워크 어댑터 IP와 대역이 할당되어 있으며 이 IP는 Workstation에서의 가상머신에서 네트워크 어댑터 설정시 게이트웨이가 되는 구조 입니다.

(게이트웨이와 IP에 대한 간단한 정리가 필요한 분은 여기 제 다른 글을 참고하세요.  [링크] )

이제 전반적인 네트워크 구조는 정리가 된 것 같고 각 Type별 차이점을 이해하기 쉽게 알아보겠습니다.

3. Bridged Type

가상머신들을 네트워크 구조상 PC(VMware Workstation)와 동일한 대역에 위치시켜 상단 네트워크와 통신합니다.

간단히 예를 들면, 공유기에서 할당하는 IP대역이 192.168.0.0/24 이고 PC가 공유기에서 할당받은 IP가 192.168.0.3이라면 가상머신도 공유기에서 IP를 할당받아 192.168.0.2~254 중 미사용중인 IP를 사용 할 수 있습니다. 통신은 바로 상단의 공유기와 통신하는 구조를 가지게 됩니다. 외부에서 해당 VM을 찾아올 경우 유용하며 공유기 설정만으로 쉽게 구현가능합니다.

4. Host-only Type

각 가상머신은 이에 해당하는 VMnet과만 통신합니다. 필요에 따라 독립된 망을 구성할 경우 사용하며 인터넷망과의 통신은 라우팅 설정이 있는 경우에 가능합니다.

5. NAT Type

각 가상머신이 하이퍼바이저(VMware Workstation)의 NAT IP를 이용하여 공유기까지 통신합니다. 공유기는 기본적으로 NAT를 사용하므로 다시 이 공유기의 NAT IP를 통하여 인터넷 망으로 통신하게 되는 구조입니다. 각 가상머신의 외부 통신이 가능하나 외부에서 해당 VM을 찾아 들어올 경우에는 별도의 설정이 필요합니다.

6. Type 선택 예시

- centos에서 yum을 이용하여 편리하게 패키지를 설치하고 싶다면 > bridged or NAT

- 내 가상머신으로의 ssh, web/was, db 등의 접속을 같은 망 뿐만 아니라 외부에서도 가능하게 하고 싶다면 > bridged

- 여러개의 독립된 대역으로 나누어 테스트 한다면 > host-only

- Windows를 설치하여 PC 내에 또 다른 windows를 다용도로 활용하고 싶다면 > bridged or NAT

[출처] https://it4us.tistory.com/5
